免噴涂是針對噴涂而言的，免去噴涂一步注塑成型，但由于免噴涂塑料自帶顏色效果無需二次噴漆的特點，它對產(chǎn)品結(jié)構(gòu)及模具的要求都比普通塑料注塑要高很多。

免噴涂至今仍然存在流痕及熔接痕的瓶頸問題，前面我們已經(jīng)為大家介紹過下面三種容易產(chǎn)生流痕缺陷的免噴涂典型結(jié)構(gòu)案例：1.產(chǎn)品外觀面有明顯的孔洞類結(jié)構(gòu)；2.產(chǎn)品背面有較多螺絲柱、卡扣、加強筋等的產(chǎn)品結(jié)構(gòu)；3.產(chǎn)品壁厚不均，中間位置部分減薄的結(jié)構(gòu)。

這篇文章以一個帶孔洞的水煲外殼為案例，為大家講解一下如何改善熔接痕對結(jié)構(gòu)件的影響。

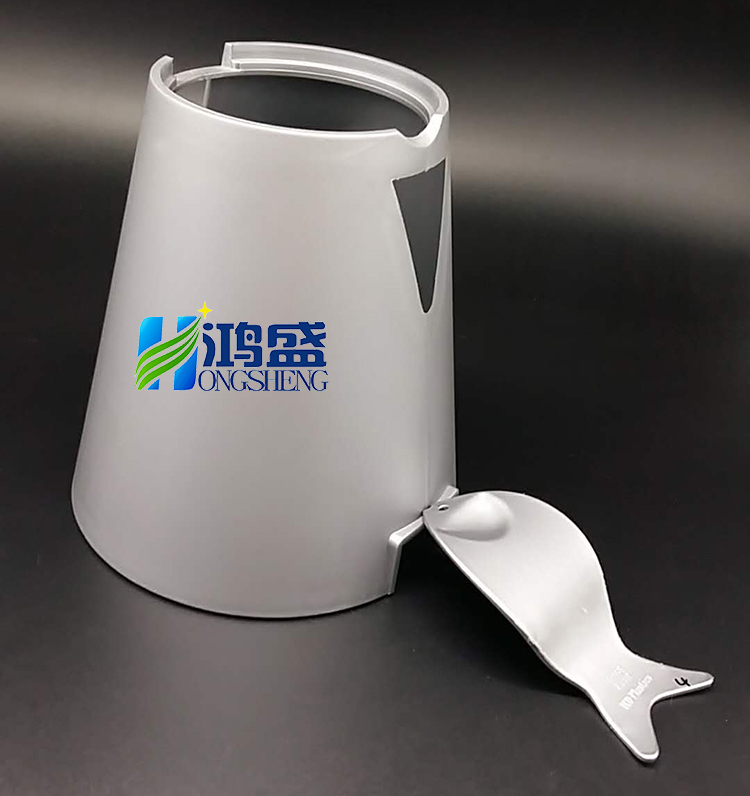

如上圖所示，這是一個電水煲的外殼，在出水口處有一個三角形的孔洞，之前我們已經(jīng)分析過，孔洞越稀疏越大的熔接痕會更明顯，所以這是一個典型的孔洞導(dǎo)致強熔接痕的案例。

大家都知道，熔接痕是免噴涂結(jié)構(gòu)件無法完全避免的問題，何況該結(jié)構(gòu)件帶有孔洞。那要如何進行改善呢？

改善的方式有以下兩種：

第一種：通過急冷急熱注塑工藝改善熔接痕問題

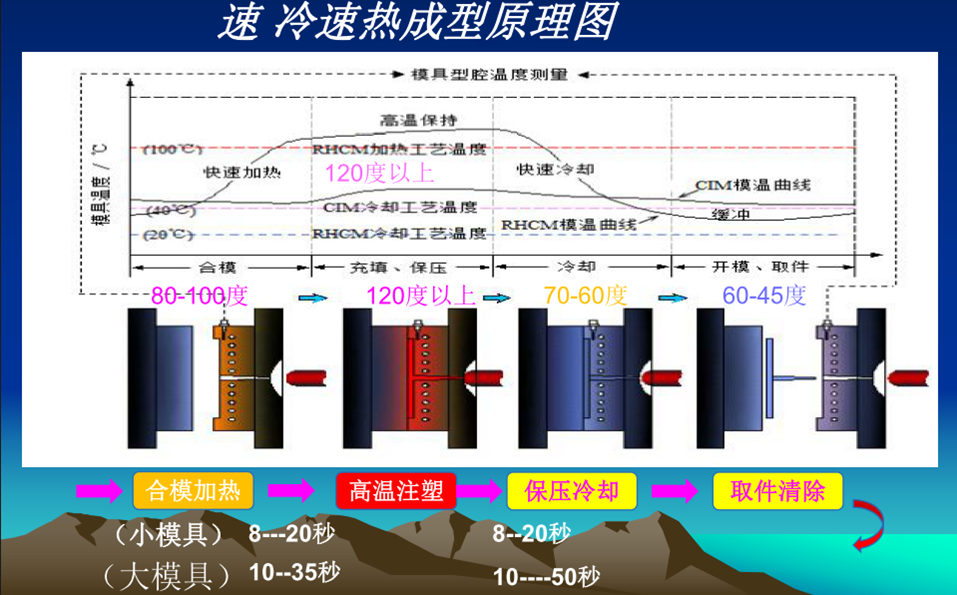

 急冷急熱注塑工藝指在注塑前向模具水路吹入高溫高壓汽水混合物，使模具的溫度迅速上升達到高分子材料轉(zhuǎn)變溫度至Tg以上，注入熔融樹脂。

注塑填充完成后，打入高壓冷卻水使模具溫度迅速下降到樹脂變形的溫度以下。這樣的循環(huán)周期，就會形成沒有金屬粉熔結(jié)線且表面高光亮的免噴涂塑料制品。

第二種，把熔接痕控制到不明顯的位置

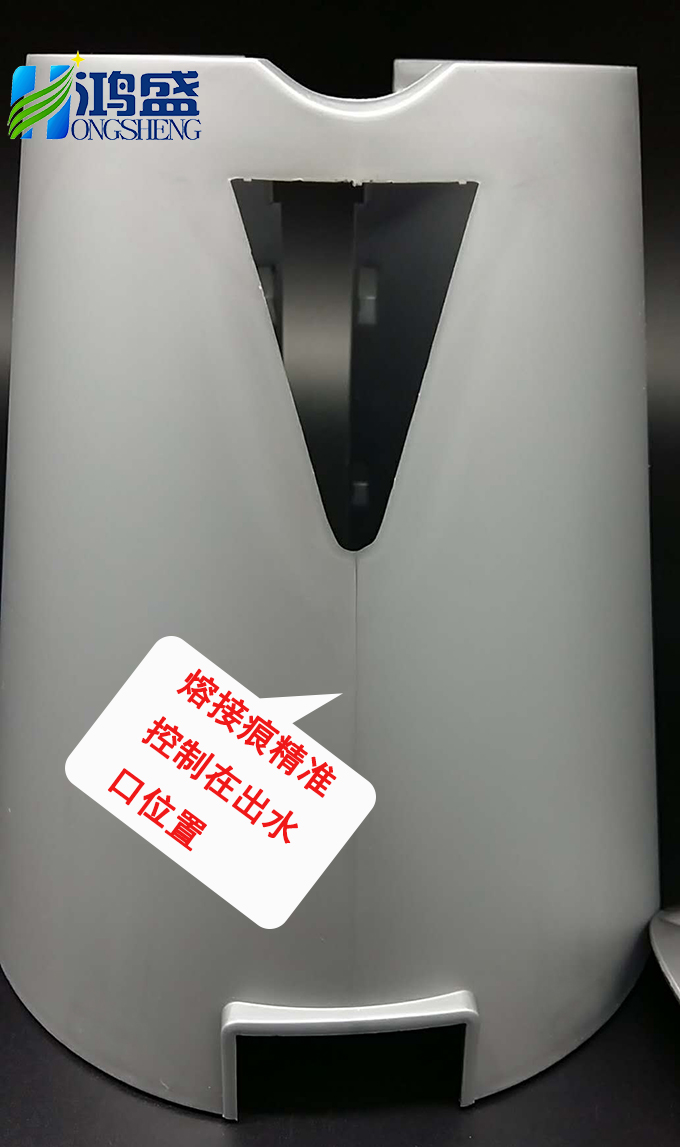

這個產(chǎn)品就是一個典型案例，通過進膠口及注塑方式的變動，左圖我們把熔接痕逼到了把手位置，這樣等組裝上把手后，就掩蓋了熔接痕的缺陷，從而不影響美觀。右圖我們把熔接痕較好的控制在出水口位置，直線正對著倒三角的尖角處，這樣看起來有點像是刻意的線條，很大程度上降低了熔接線對產(chǎn)品美觀度的影響。

這兩種方式都是有效減少熔接痕對免噴涂結(jié)構(gòu)件美觀影響的方式，也是我們鴻盛新材在探索免噴涂的道路上總結(jié)出來的有效方式，在此分享給大家共同學(xué)習(xí)探討！

(想了解更多咨詢請關(guān)注鴻盛公眾號）
